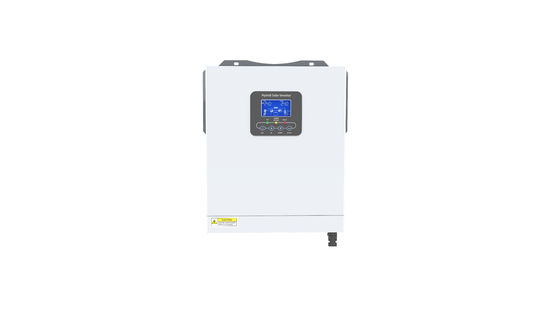

Inversor solar híbrido com entrada fotovoltaica de 100 V a 500 V e fase única de 120 Vac/240 Vac de fase dividida
Modelo | iXCEED 3.5K48-D120V | iXCEED 5.5K48-D120V |
Arquivo PV | ||
Potência máxima da matriz PV | 4200 W | 6600W |
Voltagem de circuito aberto da matriz de PV máxima | 500VDC | |
Tensão de arranque | 100VDC | |
Intervalo de tensão de funcionamento MPPT | 120-450VDC | |
Voltagem nominal de entrada | 360VDC | |
Max. MPPT de corrente de entrada | 18A | 30A |
MPPT de corrente de curto-circuito | 20A | 33A |
Bateria | ||
Tipo de bateria | Lítio-íon / chumbo-ácido | |
Tensão nominal da bateria | 48 V | |
Faixa de tensão da bateria | 42 a 58 V | |
Max. Corrente de carregamento AC | 30A | 50A |
Corrente de carga fotovoltaica máxima | 60A | 100A |
Corrente de descarga contínua | 80A | 120A |
Entrada AC | ||
Voltagem nominal | 120Vac (fase única)/240Vac (fase dividida) | |
Faixa de tensão | 90-140Vac/180-280Vac | |
Frequência | 50/60 Hz (seguimento automático) | |
Corrente de entrada máxima | 22A | 36A |
Saída AC | ||
Voltagem nominal | 120Vac±5%/240Vac±5% | |
Voltagem de saída Forma de onda | Ondas sinusoides puras | |
Potência de saída nominal | 3500VA/3500W | 5500VA/5500W |
Potência de saída máxima | 5100VA | 8000VA |
Frequência nominal de saída | 50/60 Hz | |
Tempo de transferência | < 10 ms | |
Max. Eficiência PV/CA | 960,5% | 960,5% |
Max. Eficiência de bateria para CA | 930,0% | 930,0% |
Proteção | ||
Detecção da resistência ao isolamento fotovoltaico | - Sim, sim. | |
Proteção contra sobrecarga de corrente | - Sim, sim. | |
Dados gerais | ||
Intervalo de temperatura de funcionamento | -10 -- +50°C | |
Umidade relativa | 0·95% | |
Altitude máxima de operação | < 4000 m | |
Método de arrefecimento | Refrigeração de ventilador inteligente | |
Exibição | LED+LCD | |
Comunicação com o BMS | RS485 | |
Comunicação com a nuvem | Wi-Fi/4G | |
Grau de proteção | Proteção IP20 | |
Peso ((kg) | 9 | 10.5 |
Dimensão ((W*H*Dmm) | 373*300*105 | |
Método de montagem | Montado na parede |
